螺杆真空泵是容积式真空泵中的新兴成员,出现于上世纪90年代前后,发展较晚。但作为一种理想干泵,螺杆式真空泵在面世后获得了快速发展。现在就跟小编去了解一下它的基本知识吧!
一、螺杆式真空泵特点
螺杆式真空泵脱胎于螺杆式压缩机与螺杆液体输送泵,是容积式真空泵中一种较为理想的干式真空泵。它能提供清洁无油的真空环境,并且对腐蚀性气体、可凝性蒸气、含粉尘颗粒气体有较强适应性,因此在电子半导体、制药、石化等一些对清洁真空环境要求严格、气体成分复杂的行业领域,螺杆式真空泵备受青睐,逐渐成为传统油封机械泵、液环泵的换代产品。
螺杆式真空泵通过一对非对称螺杆转子的相向运动,来周期性改变齿间容积实现输送气体,达到抽气的目的。它具有以下特点:
1、清洁无油,多相混输,适应性广泛。螺杆式真空泵转子间存在严格间隙,泵腔内无油,可抽除腐蚀性气体、有毒及含粉尘、可凝性蒸气等复杂气体。
2、结构简单,动平衡好,可靠性高。螺杆式真空泵零部件少,核心部件无易损件,也无不平衡惯性力,运转可靠,寿命长。
3、因结构简单,零部件少,所以操作、维修维护简便。
4、强制输气,可以在宽压力范围内保证较大抽速,排气量几乎不受排气压力影响。
二、螺杆式真空泵的结构
螺杆式真空泵一般是双螺杆结构。螺杆式真空泵是通过一对非对称螺杆转子,在泵腔中作同步、高速反向运转,周期性改变齿间容积而产生的吸气和排气作用的抽气设备。
它的主要结构包括螺杆转子、轴承、泵体、密封等。螺杆转子经精细动平衡校正,由轴承支撑,安装在泵腔中,螺杆与螺杆之间维持严格一定的间隙。泵工作时,相互之间无磨擦,运转平稳,噪音低,腔内无需润滑油。因此,螺杆式真空泵能抽除含有大量水蒸汽及少量粉尘的气体场合,极限真空高,消耗功率低,具有节能,免维修等优点。

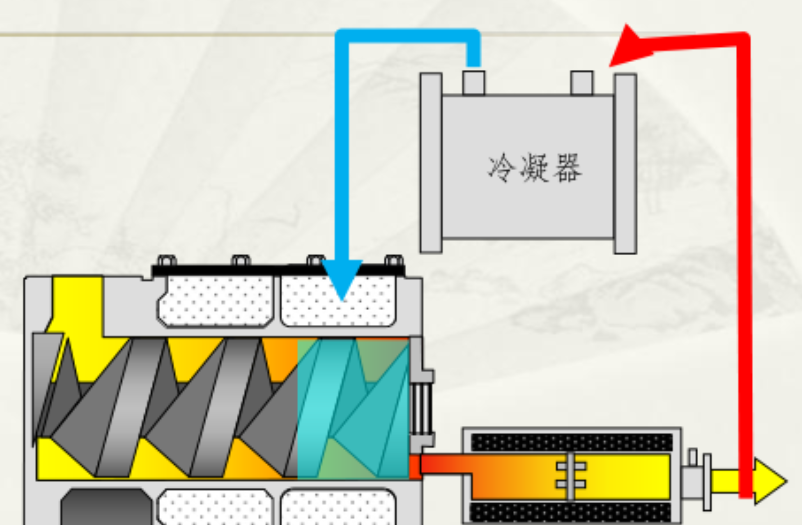

螺杆式真空泵主要结构
螺杆式真空泵在结构上比较简单。形式上,螺杆式真空泵有卧式和立式之分;依据螺杆转子型线的不同又可分为单头螺杆式真空泵与多头螺杆式真空泵;单头螺杆式真空泵根据转子螺距的不同,可分为等螺距螺杆式真空泵与变螺距螺杆式真空泵,变螺距中又可细分为一段式、两段式、三段式等。
多头型线在一个导程内即能完成吸气、压缩、排气过程,导程少,可有效减少泵的体积与重量,适用于大抽速领域,但其型线复杂,需特制道具与专用机床,加工费用昂贵,且由于泄漏三角的因素,真空度不高,因此市场上并不多见。
单头型线适用于中小型螺杆式真空泵,市场上也多为单头螺杆式真空泵。其中等螺距螺杆式真空泵腔内无压缩,可以轻松排出固体颗粒与可凝性气体,但其排气温度与能耗度较高;变螺距螺杆式真空泵腔内有压缩,排气温度低、能耗低,但对粉尘颗粒以及可凝性气体的耐受性不如等螺距。
虽然由于型线技术以及加工上的成本导致螺杆真空泵购置费用较为昂贵,但从长远来说,其宽适应、高效节能环保的特性以及低故障维修率,能在运行周期内给企业带来更高的综合效益与社会环境效益,使用的更加广泛性必是未来的趋势。
